Caratteristiche generali

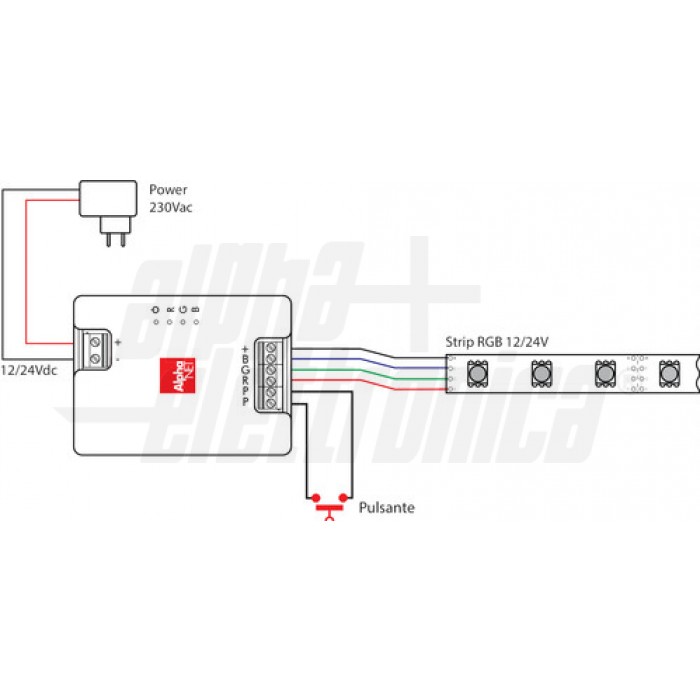

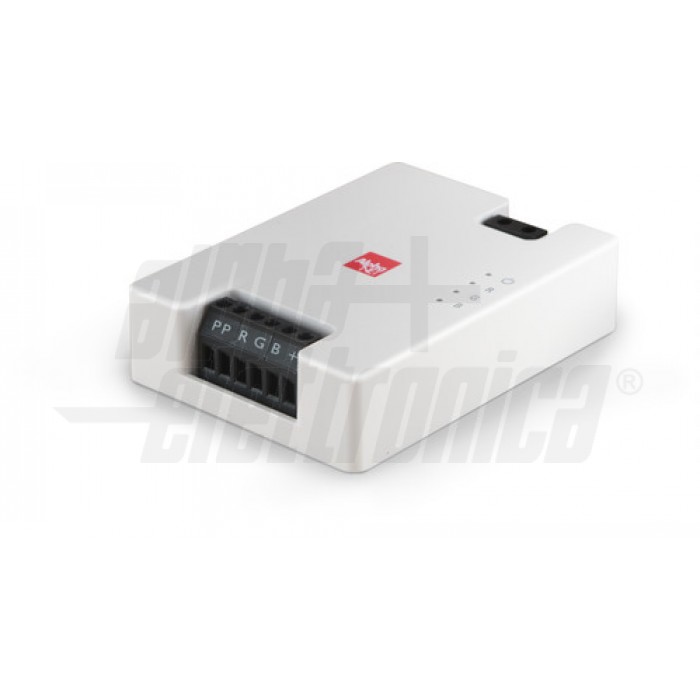

Controller RGB per nastri led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell'intensità luminosa e delle funzioni viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito. Il dispositivo mantiene memoria dell'ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l'alimentazione.

Modalità di utilizzo
Il carico collegato all'uscita del controller ALC100 può essere acceso o spento tramite una singola pressione breve del pulsante.
Il controller ALC100 presenta tre modalità di funzionamento:
- Luce colorata con rotazione colori
- Luce colorata fissa
- Luce bianca
La pressione lunga del tasto ha funzione differente a seconda della modalità o dello stato in cui si trova il controller ALC100:
- Se in "Luce colorata con rotazione colori", viene variata la velocità di rotazione
- Se in "Luce colorata fissa" o "Luce bianca", viene variata l’intensità della luce
- Se in stato “Spento”, la pressione lunga porta nello stato “Luce di cortesia” in cui le luci vengono accese con intensità pari al 10% dell’ultimo colore impostato.
Ad ogni pressione prolungata del tasto viene invertita la direzione di variazione della velocità o dell’intensità.

Protezioni
Sovratemperatura, Inversione di polarità, Sovraccarico, Cortocircuito in uscita

Note
L’installazione deve essere eseguita solamente da personale qualificato. Si consiglia di installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).

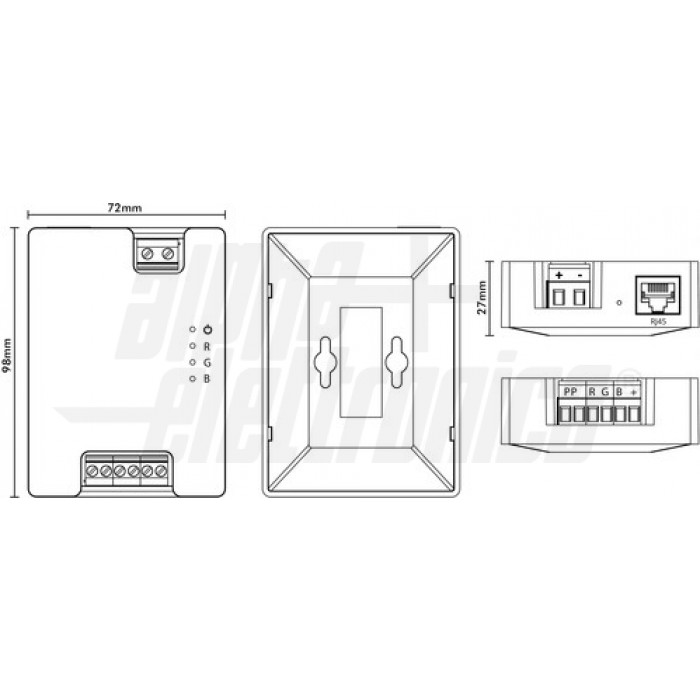

ALTEZZA	27 mm
COLORE CORPO	Bianco
GRADO DI PROTEZIONE	IP20
LARGHEZZA	72 mm
LUNGHEZZA	98 mm
