Caratteristiche

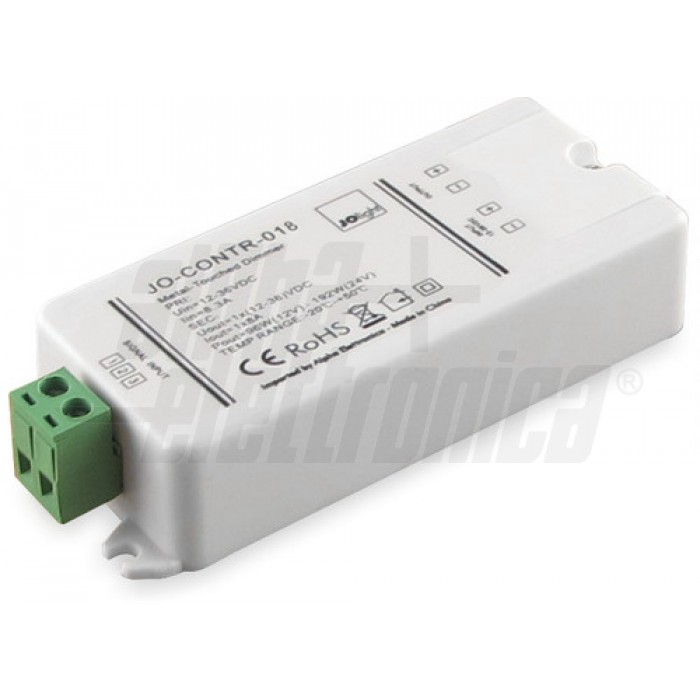

Interruttore dimmerabile con controllo 1-10V attraverso il quale è possibile controllare l'accensione automatica e la regolazione di intensità di nastri led, lampade e faretti funzionanti a tensione costante (12, 24 oppure 36Vdc).

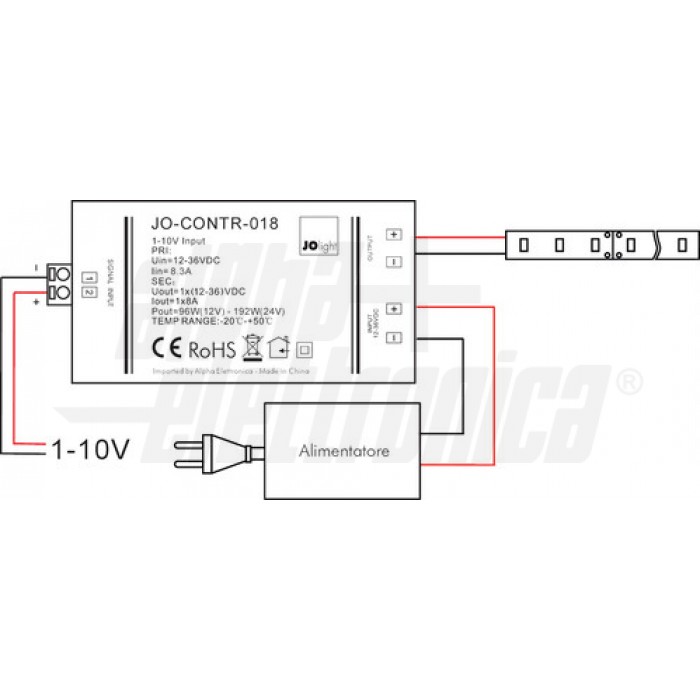

Funzionamento:
E' possibile controllare l'accensione on-off grazie all'ingresso 1-10V.
- contatto chiuso --> uscita spenta
- contatto aperto --> uscita accesa (intensità 100%)
E' possibile regolare l'intensità dell'uscita in modo graduale fornendo all'ingresso 1-10V una tensione da 0 a 10V oppure tramite potenziometro con valore di 470kOhm. L'ingresso è dotato di resistenza di pull-up pari a 30 kOhm.
- input 0-1V --> uscita spenta
- input 1-10V --> uscita regolata in modo proporzionale
- input 10V --> uscita accesa (intensità 100%)
Attenzione: non superare la tensione di 10V in ingresso.
Note
- L'alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente.
- Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

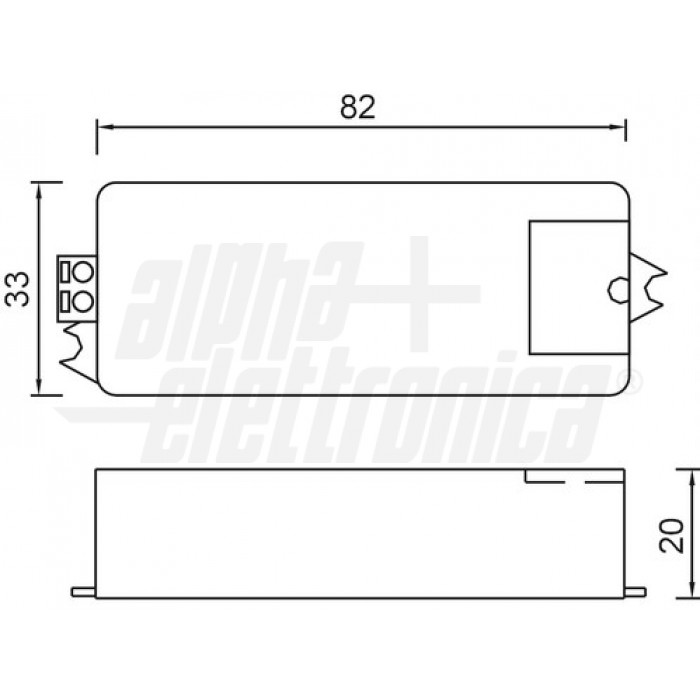

ALTEZZA |
20 mm |
COLORE CORPO |
Bianco |
GRADO DI PROTEZIONE |
IP20 |
LARGHEZZA |
33 mm |
LUNGHEZZA |
82 mm |
